1什么是弹簧针连接器？

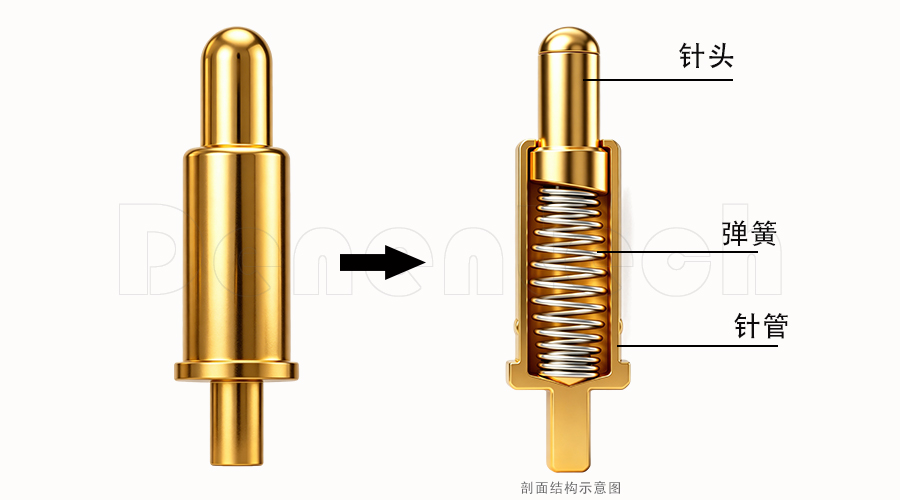

弹簧针连接器（Pogo Pin），是一种广泛应用于电子设备中起电连接作用的高精密连接器。它由一个精细的针轴（Plunger/针头）、内置弹簧（Spring）以及一个针管（Barrel）三大基本部件，经由精密仪器铆压预压而成。
由于弹簧针内部采用了微型弹簧的浮动结构，弹簧施加的恒定机械接触力可以有效地补偿设备震动、装配错位或日常插拔带来的公差，从而在不牺牲可靠性的前提下，让设备设计师实现极限轻薄化的外观设计。

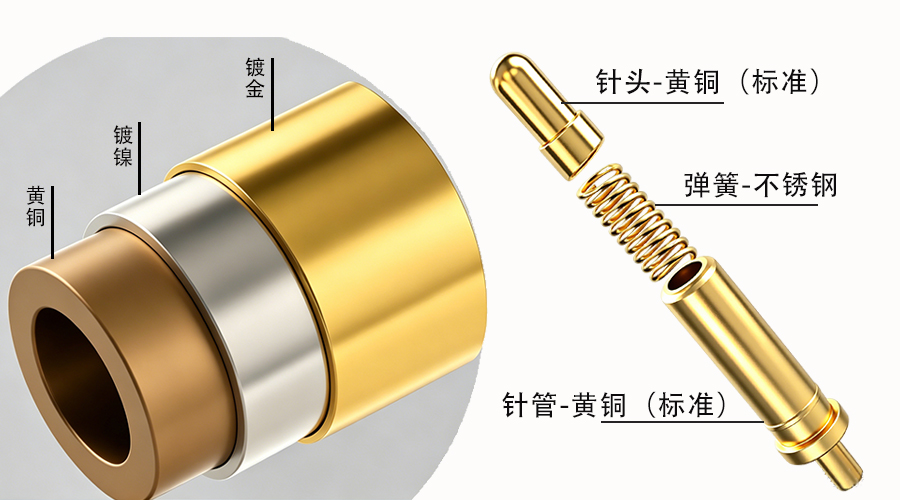

2核心结构与材质剖析
- 针轴与针管：材质选用黄铜（C3604），导电性、延展性优良，可配合精密模具生产极小尺寸。
- 内部弹簧：采用不锈钢，弹力越大摩擦越大，通流能力越强。德能电子产品弹性寿命通常可达10,000次以上。
- 表面镀层：普遍进行镀金处理，极大提高防腐蚀能力与电气性能。
选材要点：黄铜C3604兼顾导电与加工；不锈钢弹簧确保长效弹力；镀金层厚度决定耐腐蚀等级和插拔寿命。
3关键参数与选型要点
以德能电子2.54间距弹簧针连接器为例，核心参数明确：
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 型号 | 2.54mm pogo pin male | 德能电子2P直插式弹簧针连接器 |
| 板上高度 | 7.0mm | 未压缩状态全长 |
| 工作高度 | 6.0mm | 实际压缩工作高度 |
| 额定电流 | 2A | 常规1A~3A，大电流定制可达5A |
| 额定电压 | 12V | 标准低压应用 |
| 接触电阻 | 50mΩ | 低电阻减少能量损耗与发热 |
| PIN数/间距 | 2P / 2.54mm | 多PIN可同步传输电源与信号 |
| 工作温度 | -20℃ ~ +70℃ | 耐高温定制可达-40℃~+85℃ |
| 弹性寿命 | ≥10,000次 | 高品质弹簧确保长效稳定 |

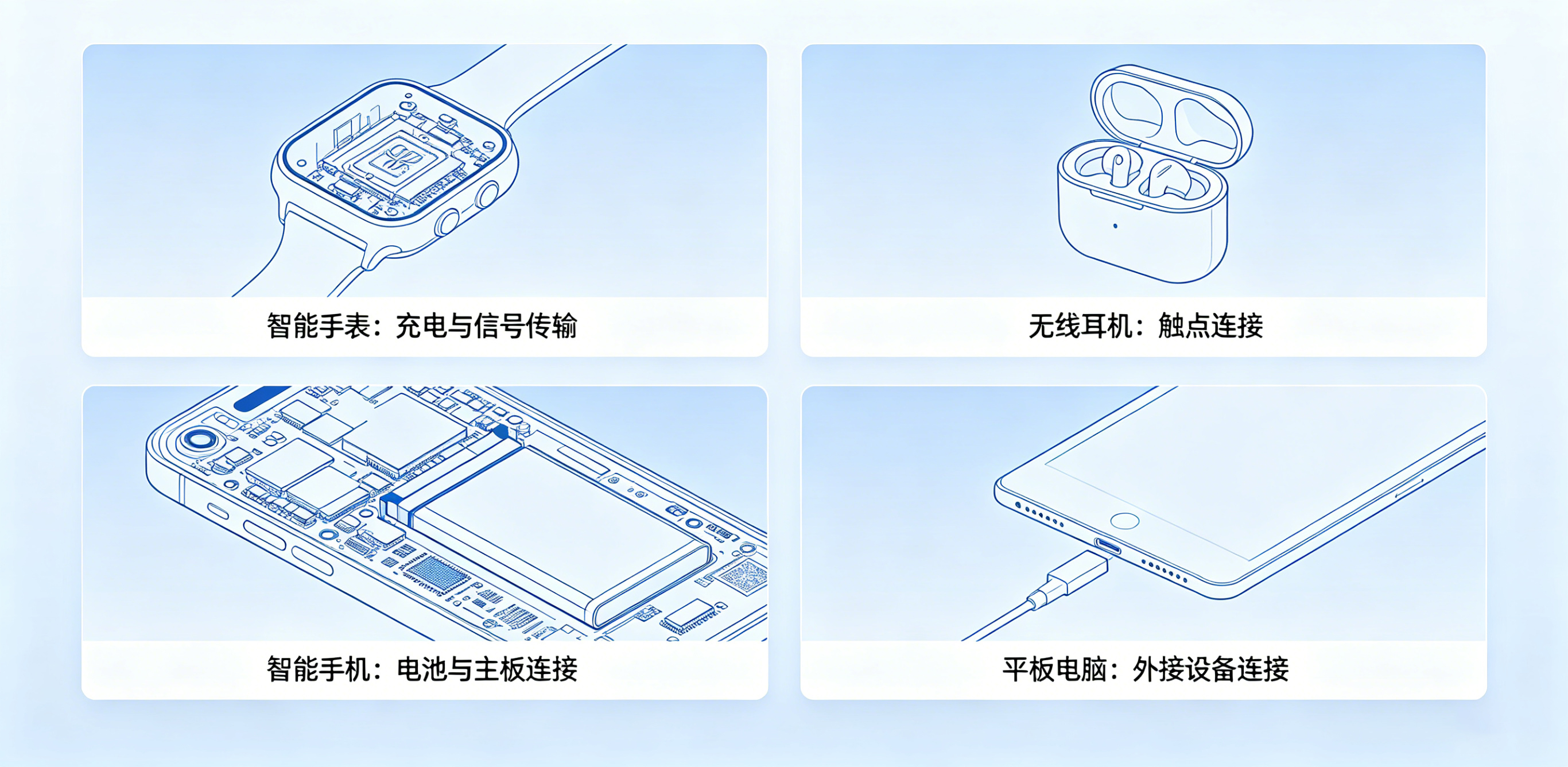

4主要应用领域
弹簧针是实现板对板、器对板连接的理想方案，应用领域广泛：
D
东莞市德能智恩电子科技有限公司（Denentech）提供平底式、折弯式、插件式等各类弹簧顶针连接器，支持根据具体电路形态、空间环境进行结构定制。欢迎联系获取选型支持与样品测试。 联系德能电子 →
